Parametric modeling and application of gravity deepwater cage system
-
摘要:

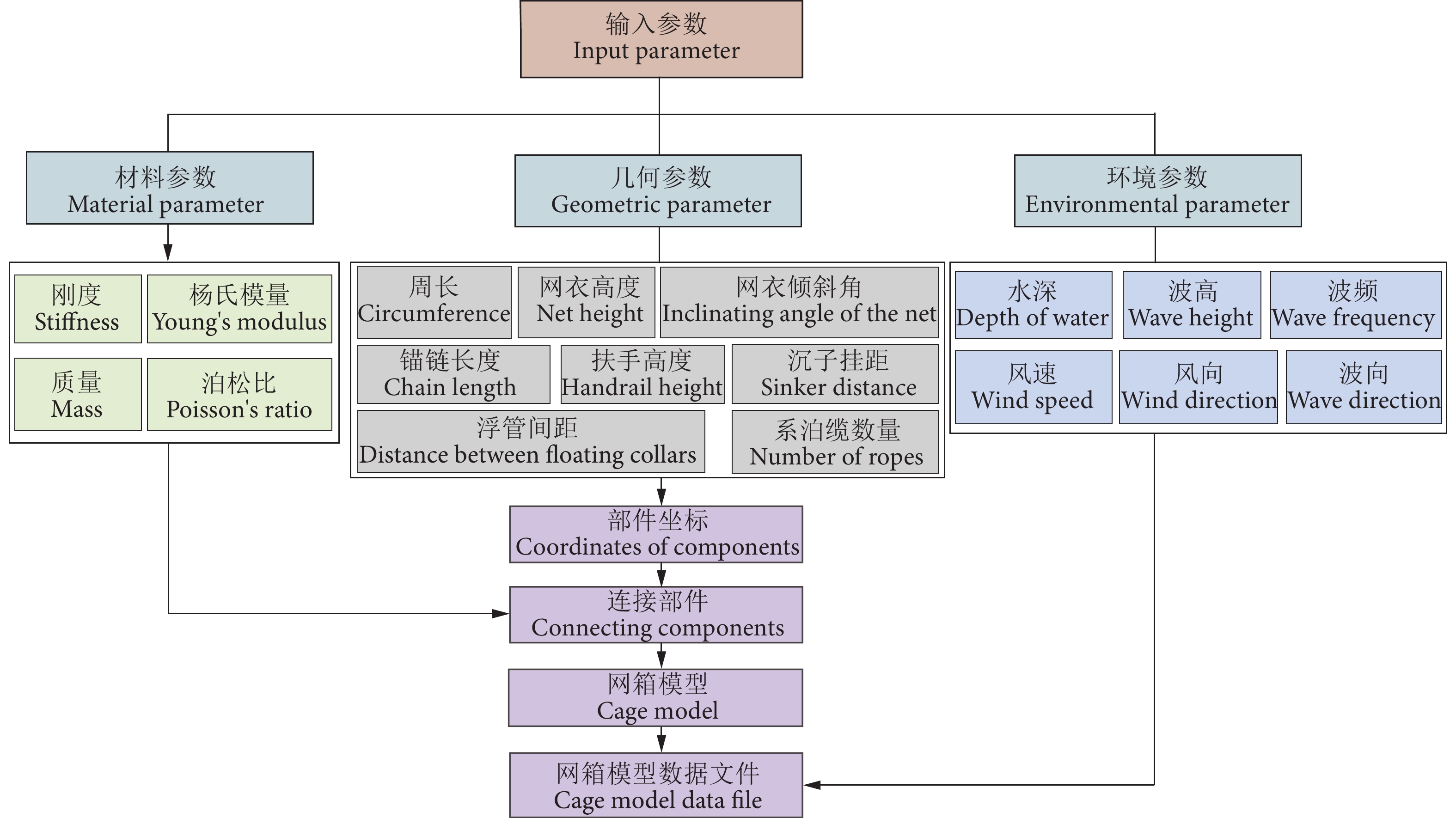

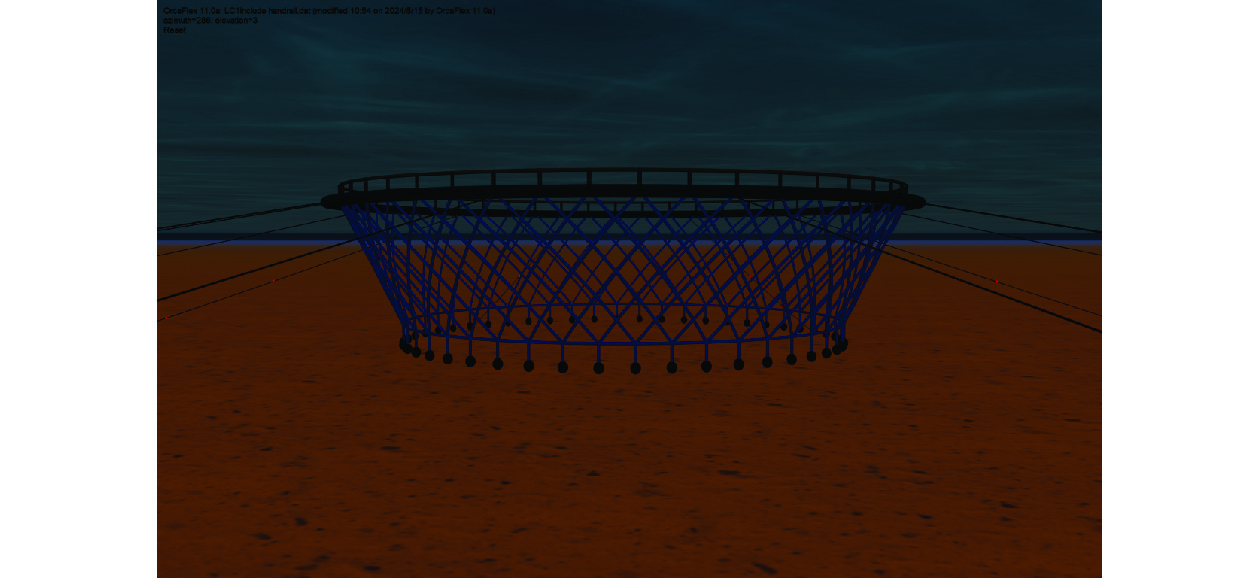

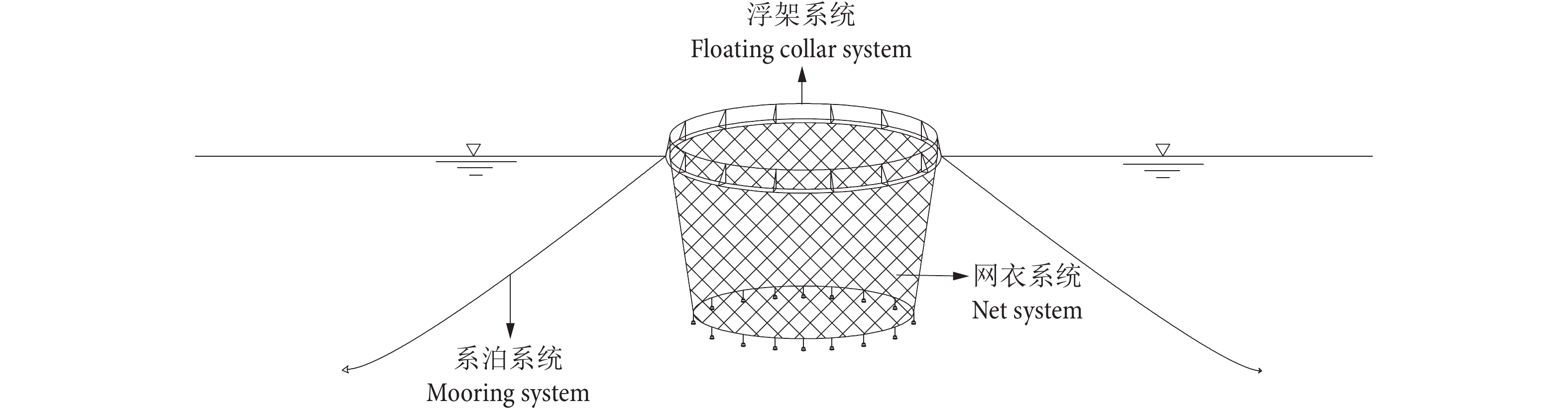

重力式深水网箱模型构建是开展网箱力学特性仿真分析的基础,在网箱仿真过程中占据绝大部分的工作量。为解决仿真过程中网箱建模过程繁琐、效率低下的问题,针对重力式深水网箱提出了一种参数化快速建模方案。首先根据网箱各部件特点进行参数化设计,然后编制建模程序并开发相应的操作界面,最终在OrcaFlex软件中实现重力式深水网箱模型的快速构建。工程应用实例测试表明,该程序能大幅提高网箱建模效率,方便开展重力式深水网箱工程计算,研究可为多规格重力式深水网箱仿真模型的快速构建及计算分析提供借鉴。
Abstract:The numerical model of gravity deepwater cage, which is the foundation for the numerical simulation analysis of mechanical characteristics of cage, undertakes the majority of the work in the cage simulation process. In order to solve the problems of tedious modeling and low efficiency in this process, we proposed a parameterized rapid modeling method for gravity deepwater cage. Firstly, each component of the cage was parameterized according to its structural characteristics. Then, the modeling program was compiled and the corresponding operation interface was developed. Finally, the rapid creation of gravity deepwater cage model was achieved in OrcaFlex. Engineering test shows that the program can improve the efficiency of cage modeling greatly and facilitate the engineering calculation of gravity deepwater cages. The study provides references for the model rapid creation and numerical analysis of gravity deepwater cages of various specifications.
-
Keywords:
- Deepwater cage /
- Parameterization /
- Secondary development /
- OrcaFlex /
- Numerical simulation
-
养殖水体的溶氧浓度直接影响着水生动物的生存、生长和繁殖,是决定养殖成败和养殖效益的关键因素[1-3]。当水体溶氧低于一定水平时,需要通过人工增氧方式对水体进行增氧,以维持充足和持续的溶氧供应,满足水生动物的生长需求[4-5]。近年来,随着中国水产养殖不断向深远海拓展,海上集约化养殖取得良好发展,其中,大型养殖工船集约化养殖是建设“海上粮仓”的典型代表[6] 。由于养殖密度高,养殖工船增氧显得极为重要。目前常见的增氧方式主要包括氧锥增氧、微孔曝气增氧、低压纯氧混合增氧、射流增氧等[7-11]。其中,氧锥增氧因具有较高的氧转移速率,且混合后水体溶氧饱和度高,比较适合超高密度养殖的增氧需求[12-13]。
氧锥由Speece于20世纪70年代发明,并于90年代应用于水产养殖增氧[14]。氧锥作为锥形结构气液接触发生器,其内部流动属于典型的气液两相流,流场分布直接影响到装置内各相的接触和混合效果,进而决定了装置的运行效果[15]。氧锥的几何结构尺寸、气液流速比、工作压力等参数是影响其增氧能力的重要因素。目前,对氧锥的研究主要有:陈友光等[16]研究了采用纯氧气源的氧锥增氧规律,推算出在氧锥最大氧气利用率的条件下,养鱼系统需配置的氧锥数量;房艳等[17]采用基于混合模型的流体仿真,计算分析了进气管布置在竖直管上不同距离的氧锥内部混合流速度云图,并探讨了进气管布置在竖直管上不同距离的氧锥增氧能力;Ashley等[18]研究了一定进水流速范围内,气液流速比及氧源种类对氧锥增氧性能参数的影响;杨菁等[19]运用物质平衡等原理对氧锥气液流量运行参数进行设计并通过试验验证,在满足循环养殖系统需氧量的条件下,所设计的气液流量能够实现氧锥高的溶氧效率,并有效降低系统运行能耗;王君等[20]利用单相流体仿真优化氧锥外型,并通过在养殖工船氧锥进气结构引入微孔曝气射流装置,形成二次射流效果提升增氧速度。
上述研究主要集中进气源 (空气或纯氧)、气液流量及比值、局部进气位置变化对增氧性能的影响,尚并未关注氧锥结构本身主体结构尺寸变化对氧锥内气液两相分布、气液两相流动状态和流场分布情况等的影响,目前尚无法确定氧锥溶氧性能的关键结构参数,导致目前氧锥结构的优化设计缺乏指导;而通过改变氧锥结构尺寸来开展试验预测氧锥的增氧性能,工作量巨大、效率低。因此,本研究基于大型养殖工船高密度养殖氧锥增氧模式,以氧锥为研究对象,采用基于Euler-Euler两相流数值模拟结合增氧试验验证方法,探讨了不同结构氧锥增氧过程气液两相流动及混合溶氧性能,分析了气相体积分数分布、气液两相流速以及压力分布等流场情况,揭示了气液两相在氧锥内的流动规律,并确定了影响氧锥溶氧性能的关键结构参数,以期为氧锥结构设计提供理论支持。
1. 养殖舱氧锥增氧系统
图1为深远海大型养殖工船封闭养殖舱增氧系统。与传统循环水养殖增氧相比,该系统组成基本不变,但由于养殖水体成数量级增大,以图1中我国全球首艘10万吨级养殖工船为例,单个养殖舱水体达5 600 m3,养殖密度约20 kg·m−3,每舱单位时间增氧需求量巨大[21-23],氧锥容积及氧锥泵的进水流量则更大,该氧锥设计容积为1.35 m3,氧锥泵流量为140 m3·h−1。对于氧锥的锥度、进气方式及进气管径等结构参数的设计,目前并无标准规范与相关理论研究可借鉴,因此本研究将通过对多氧锥几何模型数值计算分析,得出氧锥优化结构参数。
2. 数学模型
2.1 几何模型及网格划分
本研究建立了8种不同氧锥的模型,采用Creo和Mesh软件分别对氧锥进行建模与网格划分,几何模型前提条件是保持氧锥容积为1.35 m3和进出水口直径为0.15 m不变。氧锥几何模型参数与网格质量信息详见表1,其中,Case1、Case2、Case3是3种不同进气方式的计算案例,进气孔径 (d) 和氧锥锥度 (β) 均相同,其中“顶部进气”表示气体从氧锥顶部进入,与入水方向一致,“左端进气”表示气体从氧锥颈部左端进入,在出水口对面一侧,“右端进气”表示气体从氧锥颈部右端进入,与出水口同侧;Case4、Case5、Case6是3种不同锥度的计算案例,进气方式和进气孔径均相同;Case7、Case8是2种不同孔径的计算案例,进气方式和锥度均相同。模型网格的平均歪斜度 (Skewness) 均介于0.06~0.07,最大歪斜度均小于1,网格质量优[24],计算精度高。
表 1 几何模型参数与网格信息Table 1 Geometric model parameters and mesh quality information计算案例
Calculation case主要结构参数
Primary structural parameter网格总数
Total mesh number平均歪斜度
Average skewness最大歪斜度
Maximum skewnessCase1 顶部进气Top inlet d=15 mm
β=23°27 556 0.0 66 8 0.671 Case2 左端进气Left inlet 26 906 0.068 3 0.669 Case3 右端进气Right inlet 26 409 0.068 1 0.623 Case4 β=17° d=15 mm
顶部进气Top inlet28 327 0.062 2 0.690 Case5 β=38° 28 337 0.069 1 0.806 Case6 β=48° 28 840 0.066 3 0.853 Case7 d=10 mm β=23°
顶部进气Top inlet27 852 0.065 8 0.674 Case8 d=20 mm 27 332 0.064 9 0.735 2.2 Euler-Euler控制方程
Euler-Euler模型也称为双流体模型,在求解气液两相流体动力学时,计算域中的主相水与次相气体均被视为连续介质,分别针对每一相建立连续性方程和动量方程,并通过压力和相间交换系数的耦合进行求解[25]。其中,连续性方程与动量守恒方程为:
$$ \dfrac{\partial }{\partial t}\left({\alpha }_{j}{\rho }_{j}\right){\mathrm{+}}\nabla \cdot \left({\alpha }_{j}{\rho }_{j}{u}_{j}\right){\mathrm{=}}0 $$ (1) $$ \begin{array}{c} \dfrac{\partial }{\partial t}\left({\alpha }_{j}{\rho _{j}}u_{j}\right){\mathrm{+}}\nabla \cdot \left({\alpha }_{j}{\rho }_{j}{u}_{j}{u}_{j}\right){\mathrm{=}}\\ {\text{−}} {\alpha }_{j}\cdot \nabla P{\mathrm{+}}\nabla \cdot ({\alpha }_{j}{\tau }_{j}){\mathrm{+}}{F}_{j}{\mathrm{+}}{\alpha }_{j}{\rho }_{j} g \end{array}$$ (2) 气体和液体体积分数满足:
$$ {\alpha }_{{\mathrm{l}}}{\mathrm{+}}{\alpha }_{{\mathrm{g}}}{\mathrm{=}}1 $$ (3) $$ {\alpha }_{{\mathrm{g}}}{\mathrm{=}}\dfrac{{Q}_{{\mathrm{g}}}}{{Q}_{{\mathrm{g}}}{\mathrm{+}}{Q}_{{\mathrm{l}}}} $$ (4) 式中:j为任意相 (l代表液相,g代表气相);$ {\alpha }_{j} $为j相的体积分数;ρj为j相的密度 (kg$ \cdot $m−3);uj为j相的流动速度 (m$ \cdot $s−1);t为时间(s);P为压力 (Pa);$ {\tau }_{j} $ 为湍流黏度 (Pa.s);Fj为相间作用力 (N);g为重力加速度 (m$ \cdot $s−2 ); αg为氧锥内部含气率;$ {\alpha }_{{\mathrm{l}}} $为氧锥内部含液率;$ {Q}_{{\mathrm{g}}} $ 为气体体积流量 (m3$ \cdot $s−1);$ {Q}_{{\mathrm{l}}} $ 为液体体积流量(m3$ \cdot $s−1)。
2.3 湍流方程
采用标准 $ k{\text{−}}\varepsilon $ 湍流模型进行计算,分别对气液两相建立封闭的雷诺应力项方程。标准$ k{\text{−}}\varepsilon $模型通过求解湍流动能$ k $方程和湍流耗散率$ \varepsilon $方程,得到$ k $和$ \varepsilon $的解,然后再用$ k $和$ \varepsilon $的值计算湍流黏度,最终通过Boussinesq假设得到雷诺应力的解,具有很好的鲁棒性、经济性和对大范围湍流的合理预测,是目前使用最广泛的模型[26]。湍流方程为:
$$ \dfrac{\partial }{\partial t}\left({\alpha }_{j}{\rho }_{j}{k}_{j}\right){\mathrm{+}}\nabla \cdot \left({\alpha }_{j}{\rho }_{j}{u}_{j}{k}_{j}\right){\mathrm{=}}\nabla \cdot {\alpha }_{j}\dfrac{{\mu }_{t,j}}{{\sigma }_{k}}\nabla {k}_{j}{\mathrm{+}}{\alpha }_{j}{G}_{k,j}{\text{−}}{\alpha }_{j}{\rho }_{j}{\varepsilon }_{j} $$ (5) $$ \begin{array}{c} \dfrac{\partial}{\partial t}\left(\alpha_j \rho_j \varepsilon_j\right)+\nabla \cdot\left(\alpha_j \rho_j u_j \varepsilon_j\right)= \\ \nabla \cdot \alpha_j \dfrac{\mu_{t, j}}{\sigma_{\varepsilon}} \nabla \varepsilon_j+\alpha_{k_{k_j}}^{\varepsilon_j}\left(\mathrm{C}_{1 \varepsilon} G_{k, \mathrm{j}}-\mathrm{C}_{2 \varepsilon} \rho_j \varepsilon_j\right) \end{array}$$ (6) 式中:$ k $ 为湍动能 (J);$ \varepsilon $ 为湍动能耗散率 (%);$ k $ 越大表明湍流脉动长度和时间尺度越大, $ \varepsilon $ 越大则湍流脉动的长度和时间尺度越小,它们是2个制约着湍流脉动的量;$ {\mu }_{t,j} $ 为 j 相的湍流黏度 (Pa.s);$ {\sigma }_{k} $ 为 $ k $ 方程湍流普朗特数,$ {\sigma }_{k} $=1.0;$ {G}_{kj} $ 为 j相由层流速度梯度产生的湍动能 (J);$ {\sigma }_{\varepsilon } $ 为 $ \varepsilon $ 方程湍流普朗特数,$ {\sigma }_{\varepsilon } $=1.3;$ {\mathrm{C}}_{1{\varepsilon }} $ 、$ {\mathrm{C}}_{2{\varepsilon }} $ 为修正常数,其值分别为1.44、1.92。
2.4 求解参数及定解条件设置
本研究所计算的8种案例中,边界条件和初始条件的设置均相同。其中,进水口、进气口为速度进口边界条件;气液出口为压力出口边界条件;水设置为主相,氧气为次相;氧锥内混合溶氧过程为瞬态计算,初始时刻,氧锥内部流道均为水相,水的体积分数为1,氧气的体积分数为0。时间步长根据库朗数进行估计,库朗数确定了流体在1个时间步长内穿越的网格数,通常取值1~10,本研究将计算时间步长设置为0.05 s,满足库朗数要求,每个时间步长内方程均方根残差小于1.0×10−4。采用有限体积法对连续性方程和动量守恒方程控制方程进行离散数值求解,压力-速度耦合求解采用压力耦合方程组的半隐式方法 (Semi-lmplicit method for pressure-linked equations,简称Simple算法)。
2.5 增氧性能试验验证方法
为验证模拟案例中气液混合效果,通过选择表1中Case1、Case2、Case3 3组案例开展氧锥增氧性能试验,氧锥进气结构预留有3个安装位置,试验运行条件与数值模拟条件保持一致。试验系统如图2所示,使用无鱼条件下水循环系统进行试验,增氧性能试验参照SC/T 6009—1999和文献 [27] 进行。当所有试验设备及材料按照图2安装就位,将除氧剂按规定量均匀加入水池中,一旦除氧剂耗尽水中的所有氧气,开启水泵,调整氧锥出口阀门开度,待溶氧出现稳定上升时开始记录并观察氧锥出口气泡情况。当每组试验结束后,先关闭进气阀门,再关闭水泵和氧锥的出口阀门。开始另一组试验时,首先安装好进气管位置,重复上述操作步骤。然后根据现场试验数据绘制溶氧浓度随时间的变化曲线,分析结构变化对氧锥溶氧性能的影响情况,说明氧锥气液两相流混合程度与增氧性能的关系。
3. 结果与分析
3.1 网格无关性验证
由于对氧锥内部两相流动进行非稳态模拟计算,需要做网格无关性验证。本研究计算了多个不同氧锥二维模型。其中,一部分氧锥模型除了进气位置和进气孔尺寸参数有改变外,氧锥本体几何参数不变,由于进气结构尺寸很小,其网格变化引起的总体网格数量变化很小,几乎可以忽略;另一部分氧锥模型的进气结构及方式不变,氧锥锥度及相应的氧锥高度发生改变,由于氧锥容积不发生改变,氧锥二维模型总体网格数量变化量也很小。因此选用顶部进气方式,进气孔径为15 mm的氧锥算例作为网格无关性验证说明,划分的网格数分别为 15 517、23 816、27 556、38 325、59 526、86 923,在相同计算条件下,当流动状态稳定后,考察在相同曝气量条件下,氧锥出口气体体积分数在不同网格数下是否存在显著性差异。由图3可知,网格数量由27 556增至86 923的过程中,氧锥的出口气体体积分数的变化范围在5%以内,此时网格数量对计算结果影响很小,可认为27 556网格数已达到网格无关性,故本研究其他氧锥模型算例也选取27 556作为参照网格数量。
3.2 进气位置影响分析及验证
根据气液两相流原理可知,氧锥在工作时,增氧性能主要取决于气液接触的充分程度[28],气相体积分数能表征该程度。图4为不同进气位置下氧锥内部气相体积分数瞬态图。随着水和气体的不断射入, 两者在氧锥内混合不断加强;当气体从氧锥顶部进入时,气液混合接触面最大,气体充满整个氧锥内大部分面积;当气体从氧锥左端进入时,气液混合接触面主要集中在氧锥内部左上侧面;当气体从氧锥右端进入时,气液混合接触面主要集中在氧锥内部右侧面,并逐渐有气体积聚。75 s后,顶部进气方式和左端进气方式的氧锥内部气液两相流动趋于稳定,气相体积分数几乎不再变化,左侧进气方式的氧锥内部气体表面积与水的混合面积比例较小,顶部进气方式的气体与水混合程度较大,气相分布均匀;在右端进气方式中,75 s后气液两相分布仍不断变化,有较大气泡生成,并聚集成更大气团,气相分布不均。结合图5中3种不同进气位置的压力云图分析可知,顶部和左端进气方式的压力平稳,而右端进气方式的氧锥内压力波动较大,流动不稳定。进一步分析图6中3种进气方式的气体流线图可知,顶部和左端进气方式的气体流速较低,且大部分气体在氧锥内均有上升和下降过程,说明气体在氧锥内部的运动路径较长,气液接触时间长,并随着混合流流出氧锥出口;右端进气方式中仅少量气体快速流出氧锥出口,大量气体未被水及时携带出去,在氧锥内集聚成较大气穴,出现了明显的回流区,阻碍了氧气向水的转移,不利于气液混合与充分溶氧。
不同进气方式下溶解氧质量浓度随时间的变化曲线如图7所示,前7 min 3种进气方式对溶解氧的影响不明显,经线性拟合发现顶端进气方式中溶氧上升斜率 (k) 为1.27,左端进气方式中k为1.19,右端进气方式中k为0.86,说明顶部进气方式对溶氧的提升速度逐渐显现,证实了采用顶端进气方式时,氧锥内气体与水混合程度更为充分,增氧效果显著,与数值模拟结果一致。
3.3 氧锥锥度影响分析
图8为在氧锥容积相同情况下,锥度不同时,氧锥内部气相体积分数瞬态图。锥度17°、23° 和38° 所对应的气相体积分数瞬态图相似,在75 s后气液两相分布基本不再发生变化,整个氧锥面的平均气体体积分数分别为0.153、0.150和0.146,即锥度越小,气液两相在氧锥内混合越充分。当锥度为48° 时,气相体积分数瞬态图发生了巨大变化,并在50 s后逐渐有气体积聚,气体未及时被水携裹带出氧锥。结合图9氧锥内部流场流速分布图分析,在相同氧锥容积下,锥度介于17°~38° 时,速度大小及分布基本相似,锥度越小,氧锥越高,氧气在氧锥内部运动的路径也越长,气液接触时间长,并能随水全部流出氧锥,因此锥度较小的氧锥溶氧性能也较好。但在实际应用中,需综合考虑船舱内的安装高度和现场操作性等因素。在此基础上,尽量设计较小的氧锥锥度,以提高氧锥的溶氧性能。
3.4 进气孔尺寸影响分析
图10显示了在不同进气孔尺寸、相同进气流量条件下,气液两相流不再变化时 (75 s后),氧锥内部气相体积分数的瞬时状态。不同孔径下气相体积分数分布仍相似,但是进气孔径 (d) 为10 mm时,氧锥内部几乎全部充满气液混合流体,气相分布均匀,整个氧锥面的平均气相体积分数为0.327。而当d为15和20 mm时,气液混合程度无明显差异,整个氧锥面的平均气相体积分数分别为0.246和0.229,进一步说明在计算进气孔范围内,随着进气孔径的减小,氧锥面的气相体积分数增大。结合图11中氧锥出口体积分数随时间的变化可知,随着气体不断进入氧锥,其出口平均气相体积分数在前30 s内迅速上升,随后增长逐渐放缓,并出现略微波动和下降;60 s后,气相体积分数趋于稳定,基本不再变化,此时d为10、15和20 mm所对应的氧锥出口平均气相体积分数分别为0.199、0.150和0.119;据此可得出,在相同进气方式和进气流量条件下,减小进气孔尺寸有利于气液充分混合,增加氧锥溶氧性能。
4. 结论与展望
本研究采用Euler-Euler模型,对用于养殖工船封闭舱养的大型氧锥内部曝气溶氧过程进行了气液两相流数值模拟,通过分析不同时刻的气相体积分数分布、气液两相流速及压力分布情况,探讨了不同结构参数对氧锥内部流场与溶氧的影响。本研究发现,在进气流量一定的情况下,当进气与入水从氧锥顶部进入时,气体与水的混合程度较高,试验验证了氧锥顶端进气方式的溶氧性能优于其他2种方式;在氧锥容积相同的情况下,氧锥锥度的变化会引起气液两相的分布变化,当锥度较小时,氧锥的高度相对较大,氧气在氧锥内部的运动路径及混合时间增加,有利于更充分的溶氧;在相同的进气方式下,氧锥内部的气液两相分布相似,氧锥出气的体积分数随进气孔径的减小而增大,当进气孔径减小至10 mm时,氧锥内部气液混合最充分。
本研究对研究过程作了一定简化。首先,利用数值模拟方法将气相气泡尺寸设置为相等,而氧锥内实际气液混合流动过程中会不断发生气泡聚集与破碎,生成大小不一的气泡,可进一步反映溶氧性能[29-30],因此模拟计算与客观现象存在偏差。其次,氧锥作为一种耐压容器,其运行操作及内部气液混合需要一定承压能力,而可视化的材质耐压容器的制作难度大,因此本研究未开展可视化氧锥内部流动试验,无法监测氧锥内部气液两相分布变化情况。此外,考虑不同结构氧锥模型的制作时间和成本,本研究只遴选其中3组模型进行氧锥增氧性能验证,未对全部仿真案例进行验证。基于此,下一步将开展大量不同结构氧锥内部流动及溶氧性能试验研究,获取氧锥的稳定高效运行参数,为深远海平台高密度养殖增氧设备的工程设计提供参考。
-

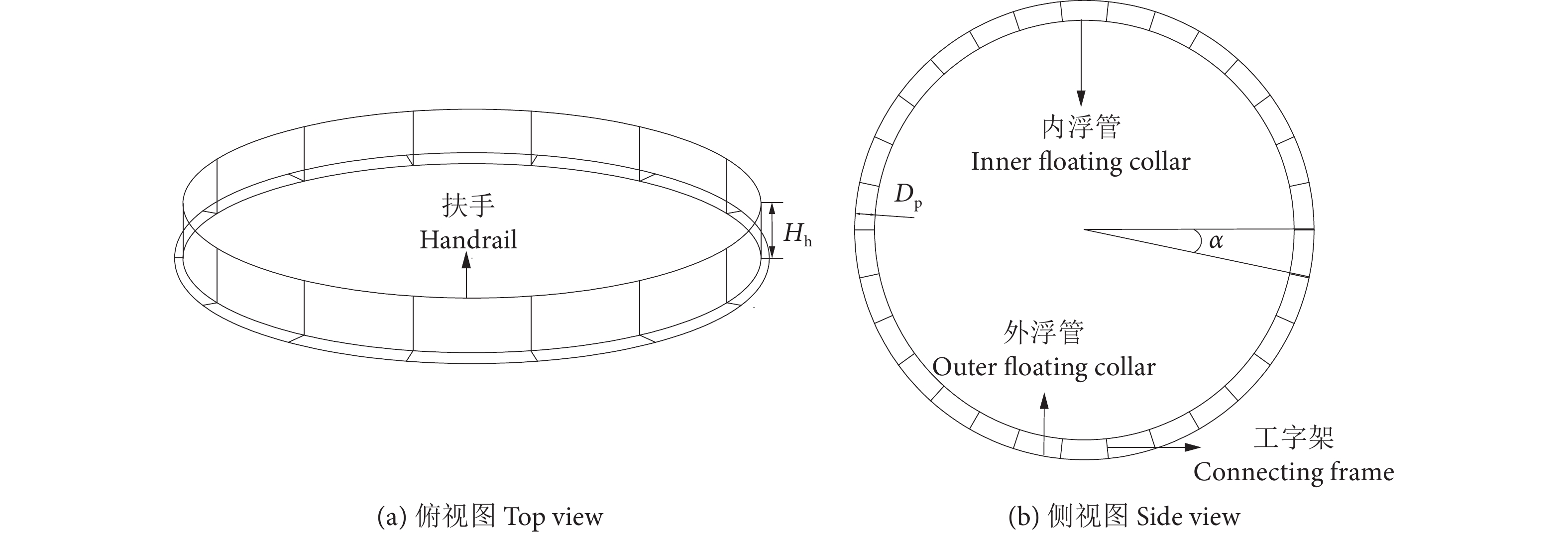

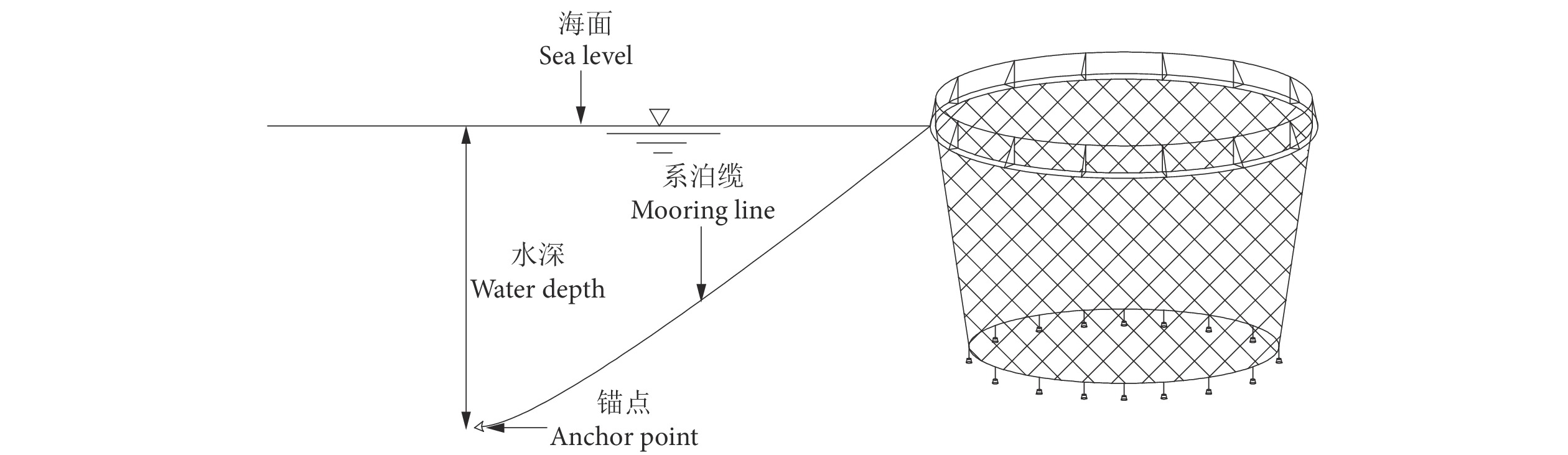

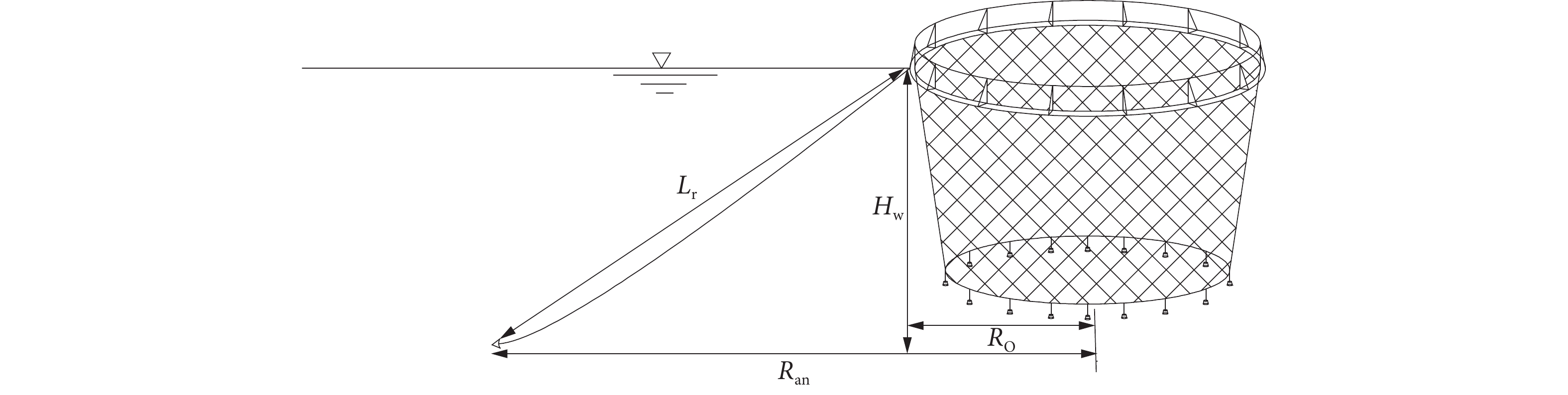

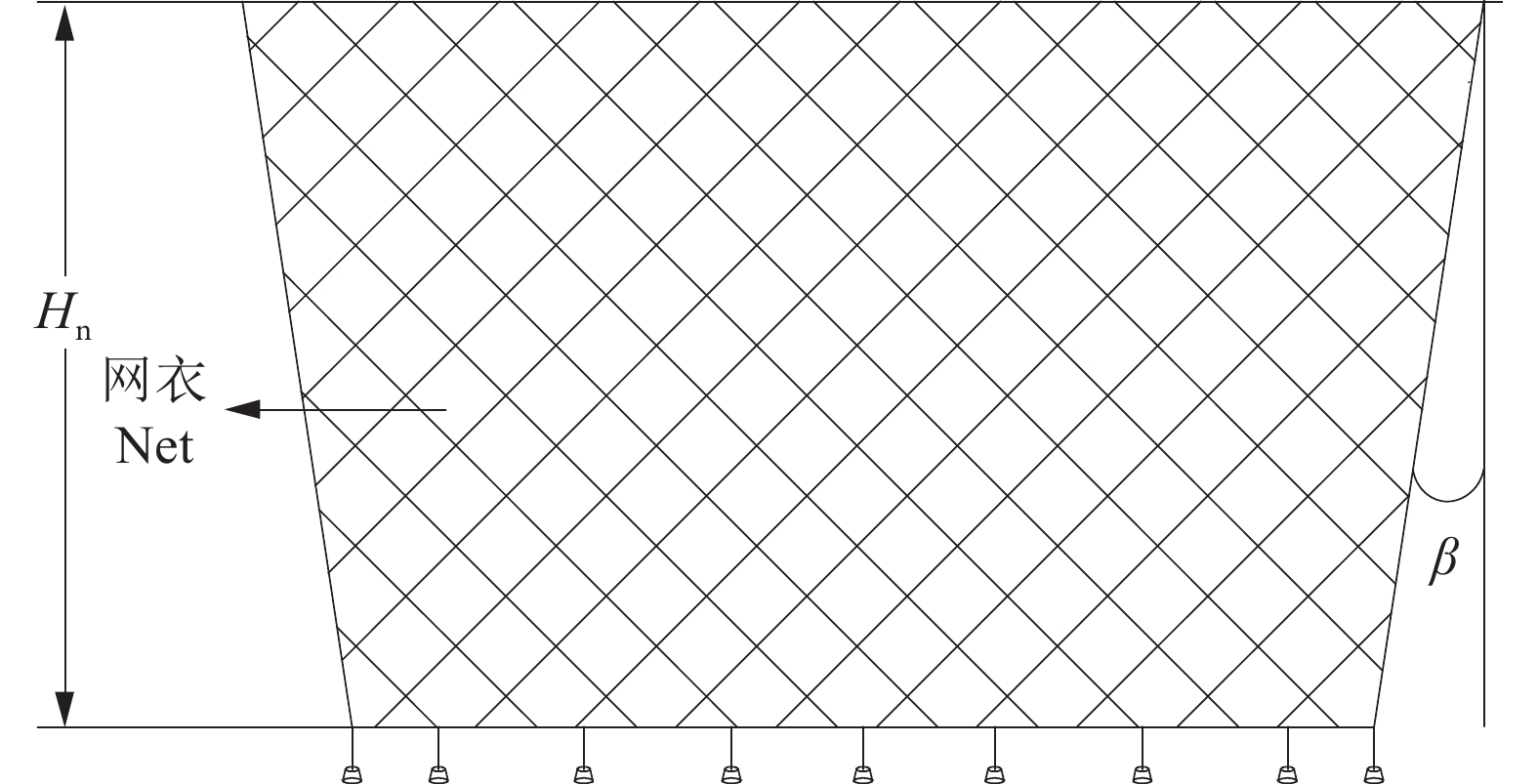

表 1 C90网箱建模参数表
Table 1 Modeling parameters of C90 cage modeling parameters
参数 Parameter 数值 Value 周长 Perimeter 90 m 扶手高度 Handrail height 0.8 m 浮管间距 Distance between floating collars 0.66 m 浮管直径 Diameter of floating collar 0.45 m 浮管密度 Density of floating collar 953 kg·m−3 浮管泊松比 Poisson's ratio of floating collar 0.42 网衣高度 Net height 6 m 网衣倾斜角 Inclinating angle of the net 17.7° 网线直径 Net wire diameter 0.126 m 系泊缆长度 Rope length 100 m 系泊缆直径 Mooring diameter 0.042 m 锚链长度 Chain length 15 m 网衣配重 Sinker mass 1260 kg表 2 计算工况参数表

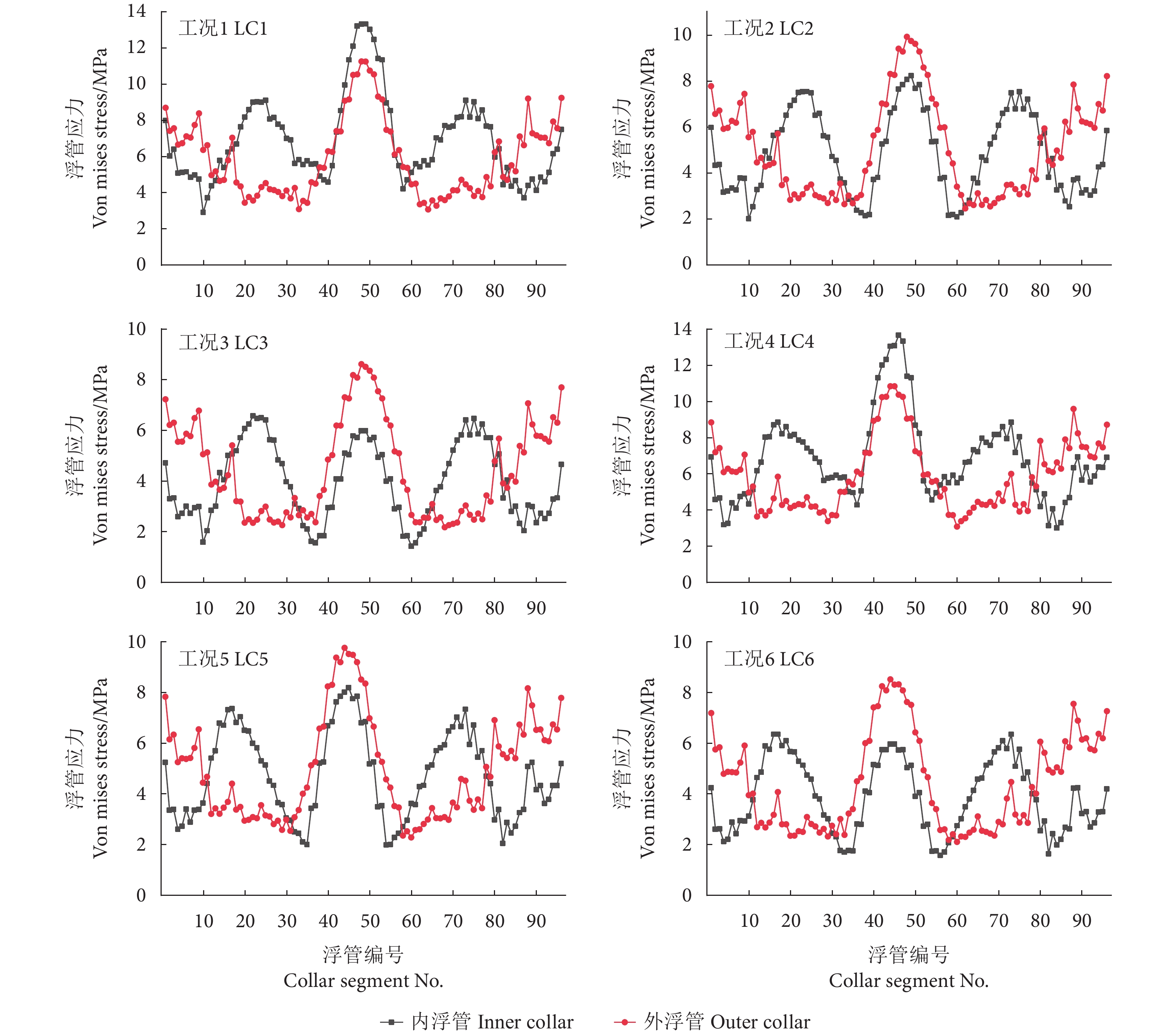

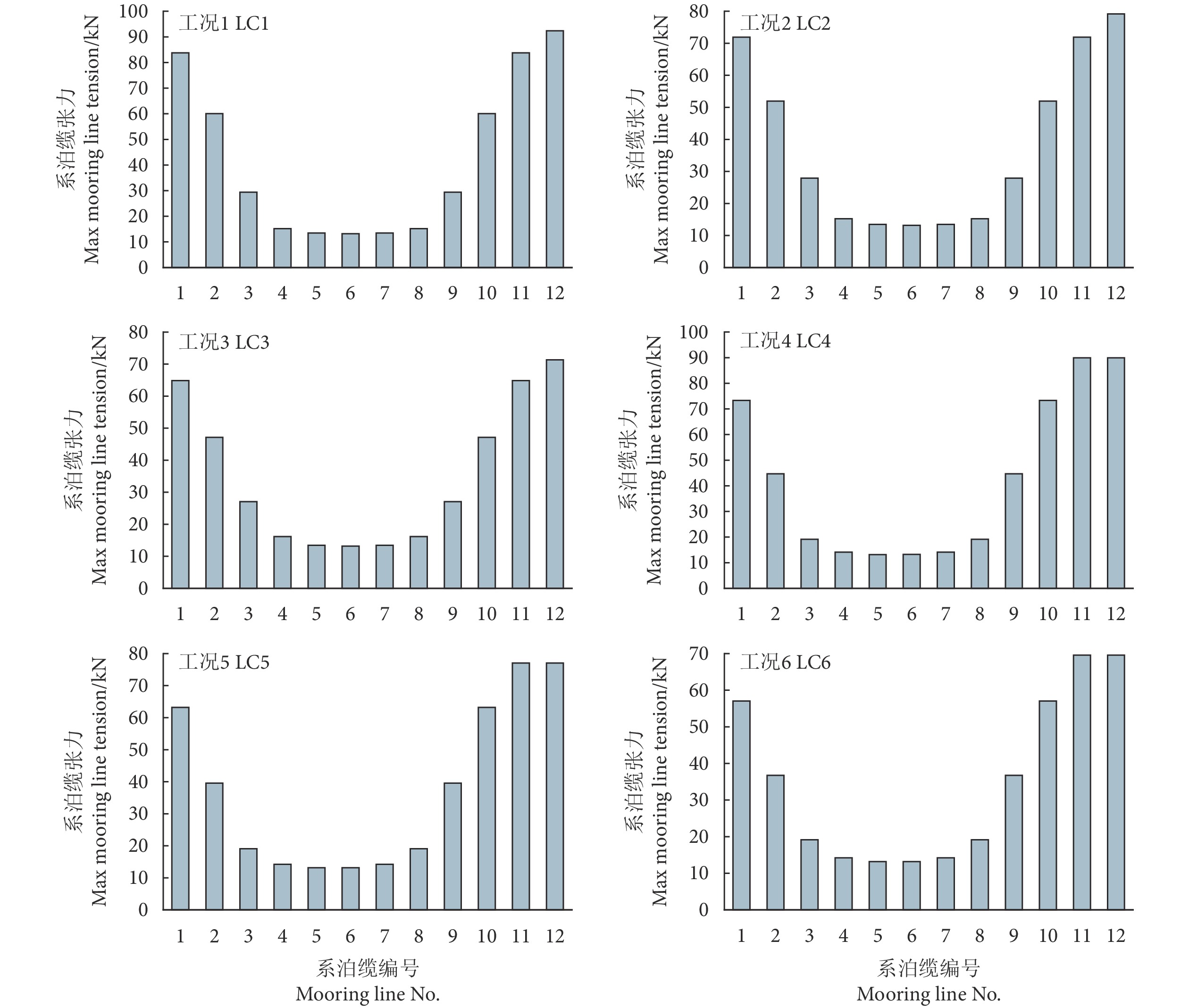

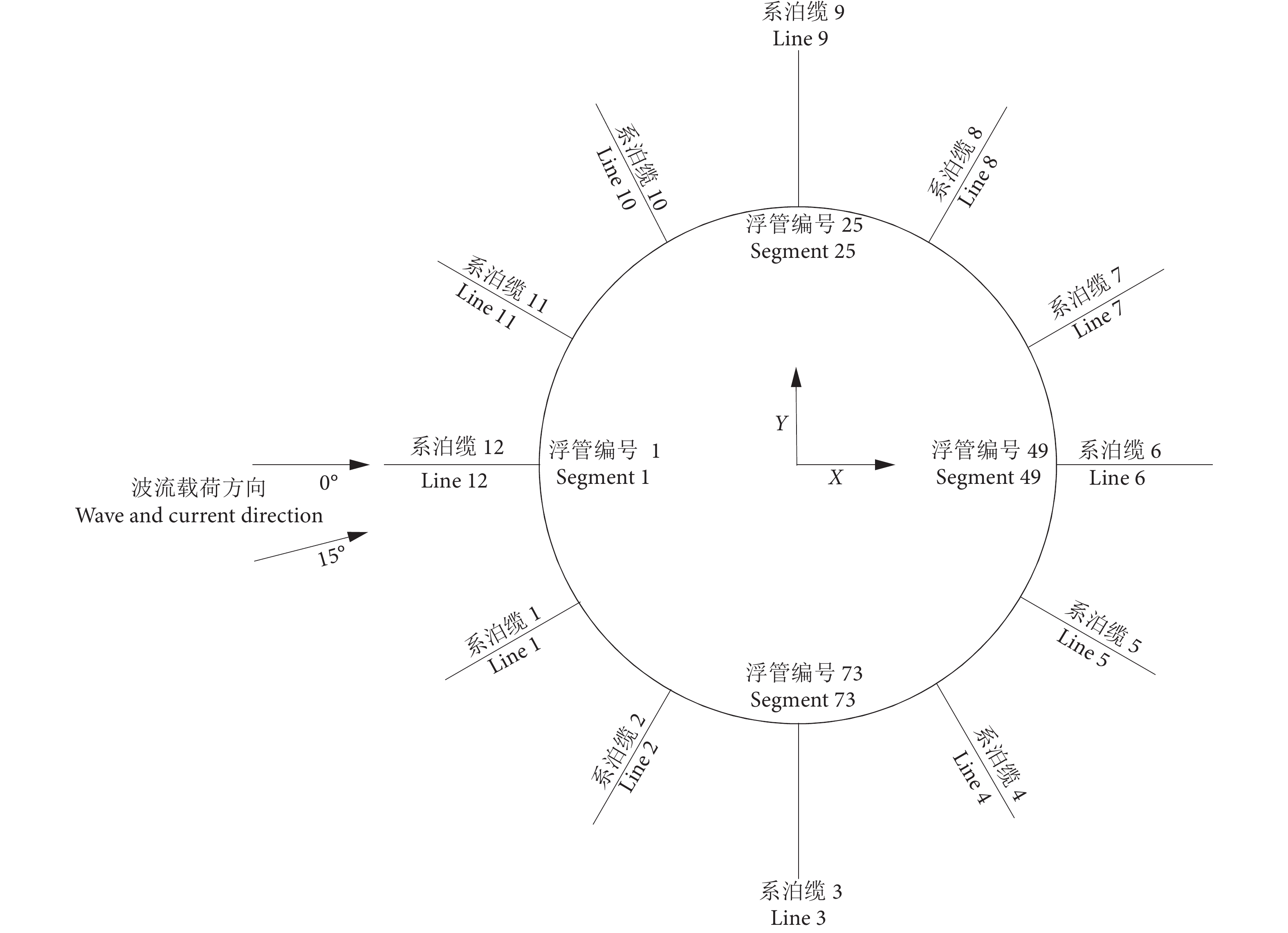

Table 2 Parameters of loading conditions
工况
Loading
condition水深
Water
depth/m流速
Current
velocity/
(m·s−1)波流方向
Wave and
current
direction/(°)波高
Wave
height/
m波浪
周期
Wave
period/sLC1 20 1.5 0 7.35 7 LC2 20 1.5 0 7.35 8 LC3 20 1.5 0 7.35 9 LC4 20 1.5 15 7.35 7 LC5 20 1.5 15 7.35 8 LC6 20 1.5 15 7.35 9 -
[1] 李玉成, 毛雨婵, 桂福坤. 不同配重方式和配重大小对重力式网箱受力的影响[J]. 中国海洋平台, 2006(1): 6-15. doi: 10.3969/j.issn.1001-4500.2006.01.002 [2] 李玉成, 桂福坤. 平面有结节和无结节网目试验及水阻力系数的选择[J]. 中国海洋平台, 2005(6): 11-17. doi: 10.3969/j.issn.1001-4500.2005.06.003 [3] 桂福坤. 深水重力式网箱水动力学特性研究[D]. 大连: 大连理工大学, 2006: 1-7. [4] 桂福坤, 李玉成, 吴常文. 波浪条件下带底圈重力式网箱动力特性的试验研究[J]. 中国海洋平台, 2007(4): 12-18. doi: 10.3969/j.issn.1001-4500.2007.04.003 [5] LI P, FALTINSEN O M, CLAUDIO L. Nonlinear vertical accelerations of a floating torus in regular waves[J]. J Fluids Struct, 2016, 66: 589-608. doi: 10.1016/j.jfluidstructs.2016.08.007
[6] DONG G H, HAO S H, ZHAO Y P, et al. Elastic responses of a flotation ring in water waves[J]. J Fluids Struct, 2010, 26(1): 176-192. doi: 10.1016/j.jfluidstructs.2009.09.001
[7] SHEN Y, GRECO M, FALTINSEN O M, et al. Numerical and experimental investigations on mooring loads of a marine fish farm in waves and current[J]. J Fluids Struct, 2018, 79: 115-136. doi: 10.1016/j.jfluidstructs.2018.02.004
[8] KRISTIANSEN T, FALTINSEN O M, Experimental and numerical study of an aquaculture net cage with floater in waves and current[J]. J Fluids Struct, 2015, 54: 1-26.
[9] QIN H D, XU Z J, LI P, et al. A physical model approach to nonlinear vertical accelerations and mooring loads of an offshore aquaculture cage induced by wave-structure interactions[J]. Ocean Eng, 2020, 197: 106904. doi: 10.1016/j.oceaneng.2019.106904
[10] 刘圣聪, 黄六一, 倪益, 等. 水下圆形重力式网箱缆绳张力对波、流的响应特性[J]. 水产学报, 2019, 43(6): 1518-1526. [11] 陈诚, 宋炜, 谢正丽, 等. 基于多孔介质模型的养殖装备网衣水动力特性研究[J]. 渔业现代化, 2022, 49(5): 115-126. [12] 胡克, 耿宝磊, 赵旭, 等. 水流作用下的渔网水动力数值方法研究[J]. 水道港口, 2019, 40(2): 199-205. doi: 10.3969/j.issn.1005-8443.2019.02.012 [13] 张婧, 华福永, 周游, 等. 遮蔽效应下双平面网衣和圆形网衣的水动力性能[J]. 船舶与海洋工程, 2023, 39(3): 33-38, 61. [14] WANG G, MARTIN T, HUANG L Y, et al. Modelling the flow around and wake behind net panels using large eddy simulations[J], Ocean Eng, 2021, 239: 109846.
[15] WANG G, MARTIN T, HUANG L Y, et al. An improved screen force model based on CFD simulations of the hydrodynamic loads on knotless net panels[J]. Appl Ocean Res, 2022, 118: 102965. doi: 10.1016/j.apor.2021.102965
[16] 李鹏, 韩鑫悦, 秦洪德, 等. 小尺度平面网衣流场特性数值研究[J]. 应用科技, 2022, 49(1): 1-7. doi: 10.11991/yykj.202106047 [17] 刘春宏, 刘长根, 董娇娇, 等. 基于多孔介质模型的养殖网箱周围流场特性研究[J]. 应用力学学报, 2022, 39(1): 176-185. doi: 10.11776/j.issn.1000-4939.2022.01.022 [18] MARTIN T, SCHACHT S, RIESEN P, et al. Efficient implementation of a numerical model for flexible net structures[J]. Ocean Eng, 2018, 150: 272-279. doi: 10.1016/j.oceaneng.2017.12.064
[19] MARTIN T, KAMATH A, BIHS H. A Lagrangian approach for the coupled simulation of fixed net structures in a Eulerian fluid model[J]. J Fluids Struct, 2020, 94: 102962. doi: 10.1016/j.jfluidstructs.2020.102962
[20] MARTIN T, TASRSU A, BIHS H. A numerical framework for modelling the dynamics of open ocean aquaculture structures in viscous fluids[J]. Appl Ocean Res, 2021, 106: 102410. doi: 10.1016/j.apor.2020.102410
[21] CUI Y, GUAN C T, WAN R, et al. Dynamic analysis of hydrodynamic behavior of a flatfish cage system under wave conditions[J]. China Ocean Eng, 2014, 28: 215-226. doi: 10.1007/s13344-014-0017-4
[22] 崔勇, 关长涛, 万荣, 等. 浮式鲆鲽类网箱在波流场中动态响应的数值模拟[J]. 工程力学, 2015, 32(3): 249-256. [23] 张福友. 深水重力式网箱配重形式对网衣变形影响的实验研究[D]. 青岛: 中国海洋大学, 2016: 55-56. [24] CIFUENTES C, KIM M H. Hydrodynamic response of a cage system under waves and currents using a Morison-force model[J]. Ocean Eng, 2017, 141: 283-294. doi: 10.1016/j.oceaneng.2017.06.055
[25] 黄小华, 刘海阳, 胡昱等. 深水养殖网箱浮架变形模拟及结构改进设计[J]. 农业工程学报, 2018, 34(15): 44-49. doi: 10.11975/j.issn.1002-6819.2018.15.006 [26] 施兴华, 周游, 钱佶麒等. 基于水动力性能的网箱网衣网目群化数值模拟方法研究[J]. 渔业现代化, 2021, 48(3): 74-79. doi: 10.3969/j.issn.1007-9580.2021.03.010 [27] 张美满, 包雄关, 黄栋. 基于OrcaFlex的张力腿网箱水动力分析[J]. 船舶工程, 2020, 42(1): 135-140. [28] 张旋. 极端波浪下重力式网箱系泊水动力特性分析[D]. 广州: 华南理工大学, 2021: 25-28. [29] LEI Y, LI W, ZHENG X Y, et al. A floating system integrating a wind turbine with a steel fish farming cage: experimental validation of the hydrodynamic model[J]. Mar Struct, 2024, 93: 103525. doi: 10.1016/j.marstruc.2023.103525
[30] 张婧, 孙立文, 周游等. 组合钢架式网箱水动力性能分析[J]. 渔业现代化, 2022, 49(6): 27-34. doi: 10.3969/j.issn.1007-9580.2022.06.004 -
